边坡健康监测
修建铁路、公路等工程过程中，有边坡滑移灾害的隐患。例如一些铁路、公路，因修建时大力爆破、强行开挖，边坡失去支撑而未进行监测预警和及时治理，对交通和人身安全形成危害。
边坡滑动区域的沉降量与倾角位移量是边坡稳定性的重要检测指标，我们将沉降和倾角监测作为边坡长期监测的手段，对边坡的安全性进行判断和预警。 我们将在现场安装WAY -STC监测系统，该系统通过测点自动采集现场数据，经现场网关上传至云端，可实现远程监测与分析。
边坡方案概述
轨道交通/隧道监测/管廊监测/桥梁监测/边坡监测/深基坑智慧支护/大坝尾矿库监测/地灾监测/路基监测

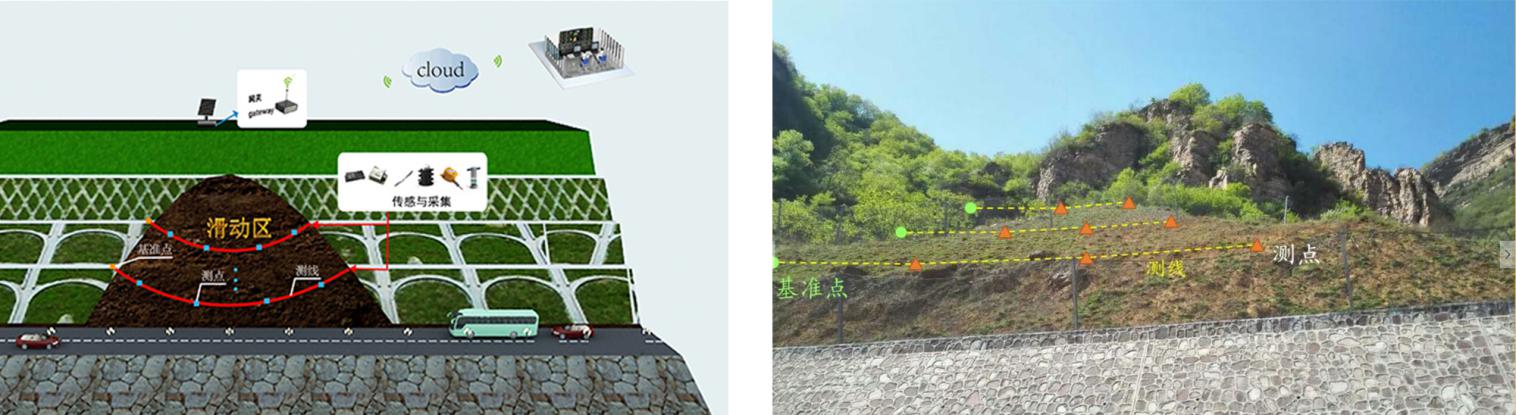

测点分布示意图
监测内容 | 监测参数 | 监测方式 | 部位 |
环境监测 | 温度 | 温度传感器、应变计等 | 结构附近或结构内部 |
雨量 | 雨量计 | 边坡空旷处 | |
变形监测 | 表面沉降 | 沉降仪 | 边坡关键位置 |
表面相对变形 | 拉线位移传感器 | 边坡表面 | |
不均匀沉降 | 分层沉降仪 | 边坡表面 | |
土体深部位移 | 测斜仪 | 关键部位的测斜管 | |
挡土墙的变形 | 测斜仪、裂缝计 | 倾斜或者有裂缝部位 | |
应力/应变监测 | 挡土墙混凝土表面应变 | 表面式应变计 | 挡土墙重要部位 |
土体压力 | 土压力盒 | 土体内 | |
孔隙水压力 | 孔隙水压计 | 土体内 |
边坡出现滑移时，相应区域的位移与倾角会产生变化，因此，要判断边坡在施工开挖以及形成边坡后是否稳定，既经济又较为可靠的办法是：在可能出现滑坡、崩塌的位置上布设等高沉降监测点进行长时间的沉降变形监测，同时在沉降测点上附着倾斜测点，测量测点的倾角变化。考虑到自动化长期监测的需求，本次监测考虑使用压差式沉降仪进行监测，监测数据自动采集并远传，配合远程数据管理平台，工程技术人员可于办公室内实时了解被测边坡的安全稳定状况。
考虑登高布设测线，每条测线各布设若干个测点和1个基准点，并设置采集远传系统一套，测点布设于等高的测线上，基准点及远传系统布设于边坡侧面较为稳定的基岩上，系统供电考虑使用边坡附近一处监控摄像头的220v交流电。测点的布设图：
