1项目意义
在线式智能点检巡检管理系统为管理者提供了各类巡检工作的规范化及提高了科学管理水平。杜绝了对巡检人员无法科学、准确的考核和被巡检对象有效的监控现象，有效地保障了被巡检设施处于正常工作状态。并对突发事件的应急处理提供了最有效的解决方案。把巡检人员管理工作落到了实处，把只限于特定时间、地点及人员的考核范围通过系统的预先设定，可满足各种场合的特殊考核，实时记录并监控工作人员到达巡检地点的时间及状态信息，从而达到提前预防隐患发生，保证安全的效果。
安全重在管理，管理重在现场，现场重在落实。目前各分部巡检工作的管理目标是降低成本、提高工作效率和管理水平。现有安全巡检工作的管理难点有：
1. 无法客观、方便地掌握巡检人员巡检的到位情况，因而无法有效地保证巡检工作人员按计划要求，按时按周期对所有设备和附属设施开展巡视，巡检工作质量得不到保证，巡检状态和设施运行数据的真实性得不到保证。
2. 各个班组巡检情况无法方便、可靠的记录存档，目前很多单位还在使用纸张记录的方式记录巡检信息，保存不便，如录入电脑存档，又存在数据丢失，误差的问题，并耗工费时。
如何通过科学有效的技术手段，推进安全科学化管理工作，加强对巡视人员的有效监管，加大巡视检查力度，及时消除安全隐患，有效防止不安全事故的发生，杜绝人的不安全行为，是各级领导所关注和期望的。
为保证企业设备状态良好、连续、安全、可靠运行，建立一套先进、科学的现代化设备巡检系统是必要手段之一；同时使得石油化工公司各级领导及管理人员足不出户就能及时地了解所有运行设备巡检工作的情况。微云通公司采用计算机网络技术、自动识别技术和卫星定位技术以及无线传输技术，形成了基于手持终端的企业安全生产点检巡检系统，该系统不但能保证及时全面地进行设备巡检工作，还能记录运行数据、设备缺陷和异常情况，同时，可按企业的实际工作需求生成各种管理报表，供各级领导和相关工作人员随时查询，掌握设备运行状况。
2系统概述
在线式智能点检巡检管理系统，采用卫星定位技术、移动通讯技术、蓝牙通讯+检测技术、RFID射频识别技术、GIS地理信息系统和计算机网络通信与数据处理技术。本方案中所有巡检人员位置信息，现场采集的设备状态和运行参数可以实时自动地进行上传和汇总，保证了数据的客观与真实，对发现的缺陷，进行及时准确的维护，管理审批流程化，可以实现对设备运行状态的分析和统计，为企业安全生产巡检工作提供最有效的保障。
系统优势
1、 工作效率提升：与传统方式相比，可以大大避免漏岗，脱岗等现象发生，实时监督人员巡查到位情况，确保运行现场安全隐患的及时发现与处理。提前制定巡查计划，科学管理。可以使巡视人员的工作智能化，数字化，并有效的对巡视人员进行工作考核。
2、 处理事件的及时性：在巡视过程中，可做到实时拍照，录像记录现场环境，还可以录入数据，编写处理结果，数据可实时传回中心，当发生紧急事件时，中心管理人员会根据现场环境描述，实地照片，录像等影像信息，及时向领导进行汇报，快速派人进行现场事件的及时处理，提高事件的解决速度。
3、 管理与考核：可以大大舒缓了管理者的监督与考核的时间，可做到针对，巡检人员，巡检车辆，维修维护人员，维修车辆等进行科学化管理考核。
4、 扩容扩展性：可以与生产MIS系统对接，整合，可以对设备及附属设施的基础数据，运行设备状态分析，维修维护审批进行统一管理。
2.1系统设计目的
2 增强安全防范管理的科学化手段，技术实现具有先进性达到行业领先水平；
2 通过GIS系统建立可视化企业安全生产点检巡检数据平台。
2 通过平台实时监控功能，实时监控现场作业情况，保证设备正常运行。
2 增加管理端APP，实现管理者通过手机就可以浏览和查询巡检数据。
2 增加管理审批流程，责任到人。
2 优化算法，通过数据优化，降低后期运营成本。
2 解决现场突发事件的应急处理实现对现场人员紧急调动；
2 满足客户需求，功能强大操作简单，以解决实际问题为基本原则；
2.2系统设计原则
2 可靠性：系统可保证长期安全地运行。系统中的软硬件及信息资源应满足可靠性设计要求，系统寿命不少于10年。
2 安全性：系统具有必要的安全保护和保密措施，有很强的应对计算机犯罪和病毒的防范能力，支持多用户分级管理的要求，具备自动备份数据功能。
2 容错性：系统具有较高的容错能力，有较强的抗干扰性。对各类用户的误操作应有提示或自动消除的能力。
2 适应性：系统对不断发展和完善的统计核算方法、调查方法和指标体系具有广泛的适应性，满足客户的个性业务需求。
2 可扩充性：系统的软硬件具有扩充升级的余地，不可因软硬件扩充、升级或改型而使原有系统失去作用。
2 实用性：注重采用成熟而实用的技术，使系统满足用户业务需求；
2 先进性：在实用的前提下，采用国内外最先进的计算机软硬件技术、信息技术及网络通信技术，使系统具有较高的性能指标；
2 易操作性：以互联网思维和用户体验为基本原则，建立友好的用户界面，使用户操作简单直观，易于学习掌握；
2.3设计依据
2 《电子巡查系统技术要求》(GA/T644-2006)
2 《智能建筑设计标准》(GB/T50314-2000)
2 《民用建筑电气设计规范》（JGJ/T16-92）
2 《建筑物防雷设计规范》(GB50057-2904)
2 《工业企业通信接地设计规范》(GBJ79-1985)
2 《安全防范工程程序与要求》（GA/T75-94）
2 《安全防范系统适用图形符号》（GA/74-94）
2.4系统构成
系统由管理中心（数据服务器/工作站、WEB服务器）、BS架构巡检管理软件、以及无线通讯网络（4G/WIFI）、管理客户端（管理APP）、巡检终端+巡检APP、蓝牙无线传感器以及巡检点等组成。
针对企业日常工作内容及需求，在******设置管理中心，在各管理部门设置管理客户端，维护作业等巡检人员携带智能巡检终端（巡检APP）和蓝牙无线传感器进行现场巡检作业。
管理中心（或各部门管理者根据各自的管理权限）可以根据日常巡检工作和维护工作的内容和要求来制定工作计划，对设备的巡检管理以必到点的形式，作为考核的基础依据，并结合巡检维护以及检修的工作记录，对作业人员进行管理考核，有理有据。定期汇总设备运行状态，形成分析表。对故障报警申报和故障处理工作，按流程办理，审批管理流程化，形成“闭环”管理。
通过对日常巡检记录数据进行分析、处理、统计、制作报表。为管理者提供一个科学、准确的考核依据。
2.5功能模块说明
1）管理中心软件采用BS网络架构，管理中心实时在线，接收作业人员巡检终端上传的数据信息，监控巡查维护人员是否按计划处于巡检工作状态。

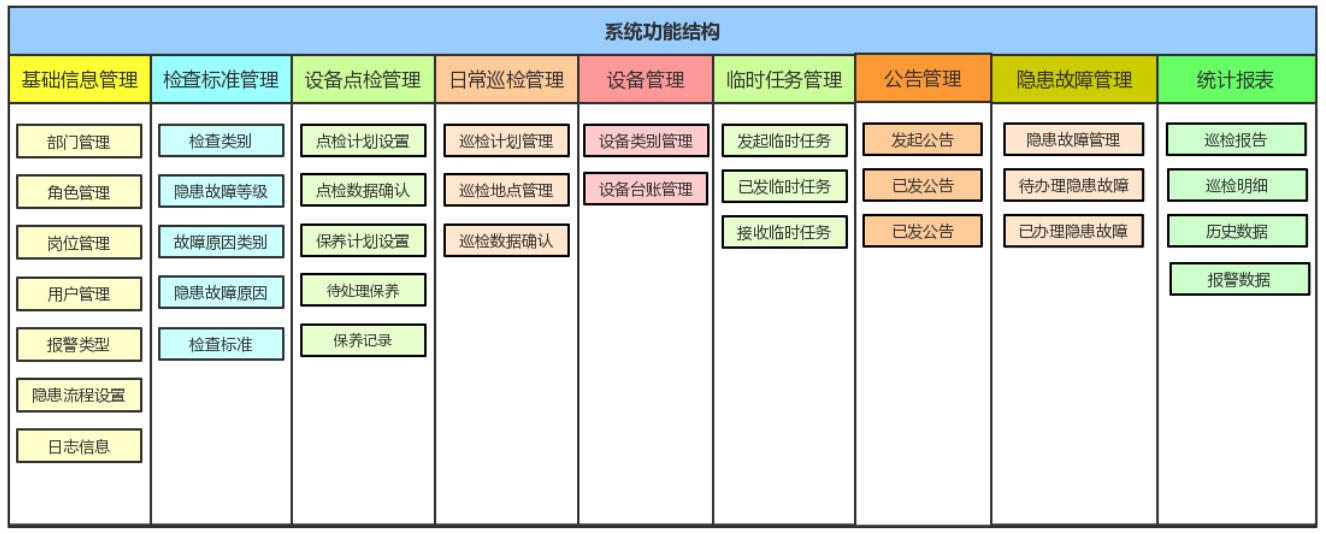

2）管理软件功能大体分为十个模块：日常巡检管理+设备点检+保养管理模块、隐患报警+事故处理管理模块、任务+审批流程管理模块，以及基础信息+角色权限管理，检查标准管理，设备台账管理，统计报表管理，以及实时监控管理。
日常巡检+设备点检+保养管理模块：管理人员根据日常工作要求，编制巡检工作计划，下载到巡检设备上，巡检人员每天按要求进行不同巡检项（巡检内容）的巡检工作，结合设备点检巡检以及维护和保养来完成工作内容，巡检记录实时上传到管理中心。
临时巡检计划，可以由各部门管理人员根据实际情况，在管理APP中编辑任务，下发到巡检人员的巡检终端上，该巡检项目只查记录，不作为正式考核。
隐患报警+事故处理管理模块：在日常巡检过程中发现隐患异常，巡检人员实时拍照+描述上报，紧急情况下，指挥中心可以一键接通，指挥现场巡检作业人员，进行操作。一般隐患在管理软件中会形成申报表单，按管理审批流程，并指派专人进行检修与维修工作，及时在管理软件中填写完成结果，形成解决隐患信息备案。
任务+审批流程管理模块：对于巡检计划、临时任务、隐患处理等情况，需要按企业的审批流程进行，例如对于天气原因等异常情况，更改顺延正常的巡检工作计划，需要经过管理审批后，软件会自动向后顺延计划。
与生产调度平台对接：以数据库对接的同步形式，1基础信息，人员和部门变更，及时同步到巡检平台。2巡检漏巡信息，设备故障缺陷信息同步到生产调度平台中。
2.6 BS软件

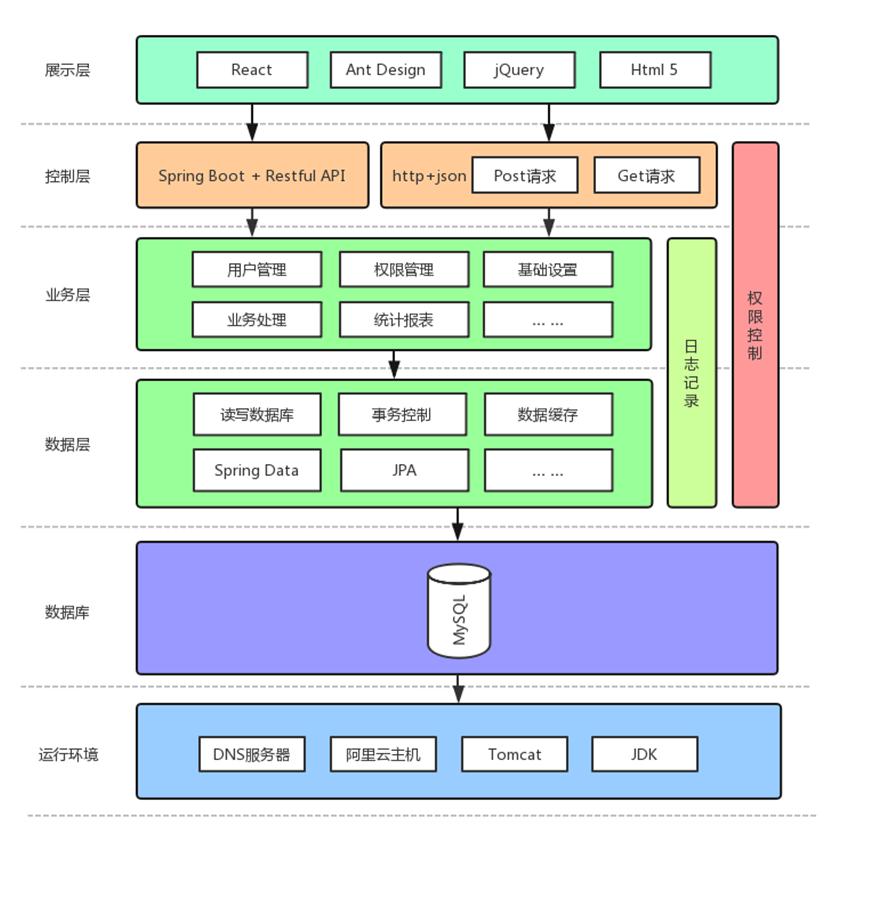

软件架构图
2.6.1运行环境
采用JAVA+REACT开发，可跨平台部署，整套系统可运行于基于Windows操作系统或linux操作系统服务器上的Tomcat容器。
2.6.2 数据库
业务持久层采用Mysql数据库，来存储系统中的业务数据。
2.6.3数据层
利用Spring-data-jpa 技术与数据库进行数据交互，进行读写数据库，支持事务、缓存等机制。
2.6.4业务层
担任着对系统中的业务的逻辑处理的功能。
2.6.5控制层
利用Springt Restfull服务，作为前端与后端的通信，处理前端发送的各种数据请求，以及给客户端提供数据的返回的通道。
2.6.6展示层
采用基于HTML5的React js的框架去用于客户端页面的展示，可适配各种终端。
2.7软件特点
管理系统软件采用BS架构，同时管理中心的计算机要有IP地址，用来接收在线式智能手持机上传的数据信息，管理软件具备各级管理者可根据各自的管理权限来（单条件及多条件组合）
查看人员、线路、时间、漏检等巡视结果的功能，并以颜色区分，同时自动分析巡检情况，以多种图表显示出来。
每个管理部门的管理者只能根据自己的管理权限，查看本部门的巡检人员的巡查信息，管理本部门的巡检人员。
1）支持轨迹实时回放，人员实时定位
2）系统软件支持电子地图功能，地图支持示意图(JPG格式图片)、google地图、高德地图、soso地图（选一）
3）系统将业务全面，涵盖了巡检、点检、保养综合一些列业务，填补了大多业务系统业务独立的空白用；
4）系统可自由配置审批流程，当审批业务有变动时，只需修改审批流程即可。
5）支持漏巡报警，权限下放（避免非管理员错误操作）
6）可定制参数趋势图，如某一设备的温度情况可在趋势图里面对应是否合格，判断温度在什么范围内是比较正常的。预判问题的出现
7）所有检查可以依据检测标准自动分析检查结果
8）分部门进行管理，每个部门只需查看和导出自己部门的数据，避免数据过多影响效率
9）系统可以跨平台部署。
10）整套系统的UI可以适配各种移动终端（PC、手机、平板等设备）
11）前后端分离，前端可以调用任何一个满足格式要求的接口就可以工作，后台接口，也可以用于任何其他客户端（如IOS,安卓，pc,微信小程序等）；，
12）浏览器网址直接登陆，避免因为更换系统或者更换电脑，造成的数据丢失，
2.8 业务流程
1巡检人员业务流程
1巡检人员自动获取巡检计划 （不同的岗位人员巡检计划、巡检区域和巡检内容都有不同）
2按计划进行巡检巡查工作：识别感应点或自动定位坐标点，显示被巡设备及相关巡检内容项，记录每台设备的运行状态信息，确认后自动上传到管理中心。漏巡提醒。
3当发现故障，及时上报。
4供管理者实时监控与查看，定期考核。
2管理人员业务流程
1管理人员根据各自的管理权限，在管理软件平台上随时监督查看巡检人员的工作动态+作业现场的设备运行信息。
2通过手机管理APP下发临时计划，对重点设备进行巡视工作，并记录重点设备信息
3定期考核与管理
3 微云通巡检产品介绍

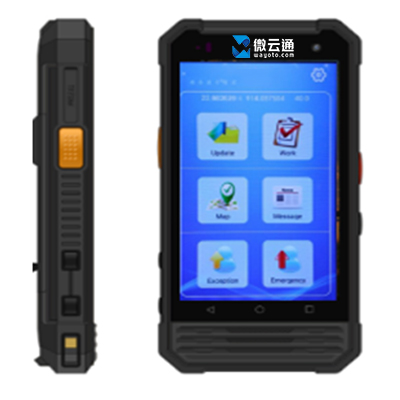

3.1“微云通”巡检器
型号：WAY-GB5000
增强型智能巡检器采用（GPS+北斗）卫星定位技术，RFID射频识别技术，GSM全球移动通讯技术，GIS地理信息技术，在4G/WIFI网络平台上实时传送定位信息（经度、纬度、时间），现场视频信息及图片信息，突发事件可以通过语音通话功能及时上报管理中心。适用于多种行业大范围移动的巡检人员的跟踪管理及监控。
巡检器基于安卓8.1操作系统，CPU八核处理器，带有5.0寸 TFT高清触摸屏，前后摄像头拍照，操作流畅，显示清晰，数据采集方式齐全。有定点巡检巡查和移动轨迹等多种工作方式。防尘防水等级 IP68，确保在各种恶劣环境下正常工作。4G全网通，双卡双待。
2 备注说明：每台GPS巡检器需要安装一个SIM卡（手机卡）。
1.1 技术指标
技术指标 | 参 数 | 产品图示 |
操作系统 | 安卓8.1 |
|
处理器 | 8核2.0GHz | |
内 存 | RAM=3G,ROM=32G | |
通讯方式 | 4G全网通/WIFI/USB | |
电 池 | 5700mAh | |
主屏尺寸 | 5.0英寸 | |
像 素 | 前500万/后1300万 | |
定位精度 | ≤5米 | |
工作温度 | -40－+85℃ | |
相对湿度 | 5％～95% | |
防护等级 |
|
